高壓發電機組特點及應用

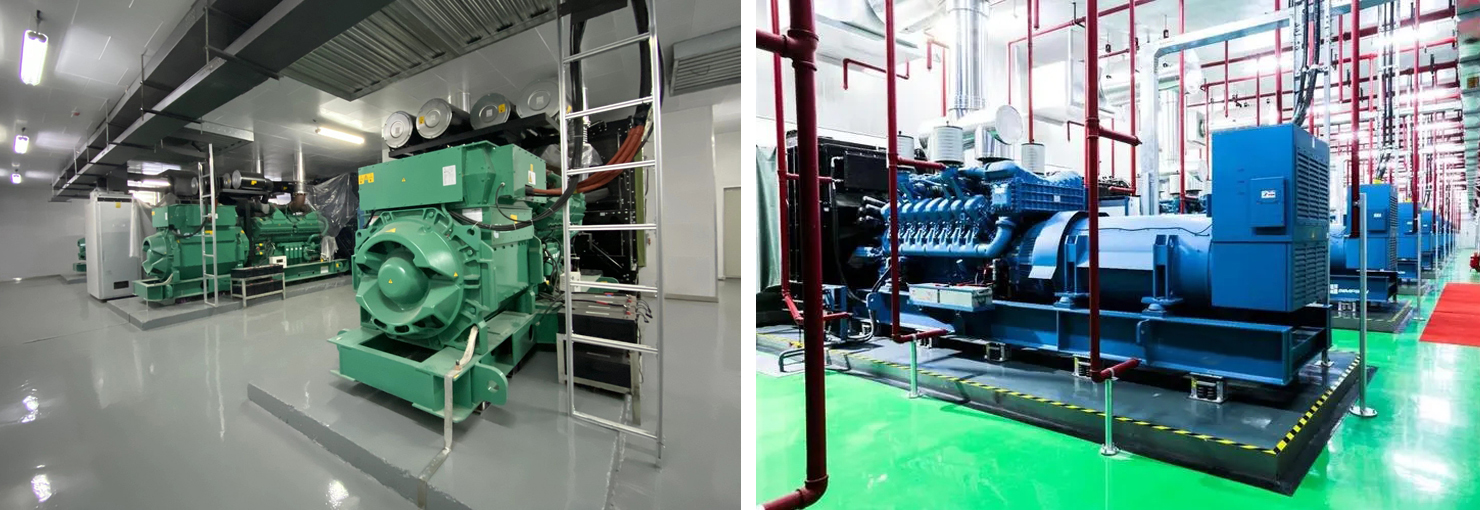

高壓機組應用于冶金企業、機場、數據中心等應急備用電源系統,因機組的輸出電壓10.5KV與原供電系統電壓一致,可直接接入供電系統,省去了大筆供配電系統的設備投資。
同時由于機組的輸出電壓高，輸出電流小，在動力傳輸過程功率損失小,適合遠距離輸送。我公司所生產的高壓發電機組應用于冶金企業、機場、數據中心等應急備用電源系統,因機組的輸出電壓10.5KV與原供電系統電壓一致,可直接接入供電系統,省去了大筆供配電系統的設備投資。
高壓機組控制系統主要由高壓開關柜和集中控制臺兩大部分組成。高壓開關柜可設于專門的配電室集中管理，集中控制臺可以安裝于中央控制室。安裝于高壓開關柜上的綜合保護器及集中控制臺上的控制屏都帶有通用RRS485、MODBUS通訊協議接口，用戶可以根據需要對整個控制系統的實時數據進行采集，進行集中監控、歸檔管理。
高壓發電機組與低壓發電機組的主要技術差異
發電機組一般由發動機、發電機、機組綜合控制系統、油路系統和配電系統組成。通信系統中發電機組的動力部分——柴油發動機或燃?xì)廨啓C(jī)發動機對高壓機組和低壓機組來說基本無差別；
油路系統的配置和燃油量主要和功率有關，故高低壓機組也沒有明顯差異，從而為機組提供冷卻的機組進排風系統的要求無差別。高壓發電機組與低壓發電機組在參數和性能上的差別主要體現在發電機部分和配電系統部分。
1．體積和重量的差異
高壓發電機組使用高壓發電機，電壓等級的提高使得其絕緣要求更高，相應地，發電機部分的體積和重量比低壓機組大。故10KV發電機組整體機身的體積和重量比低壓機組略大。
外觀上除發電機部分略有差別外，并無大的不同。
2．接地方式的差異
兩種發電機組的中性點接地方式不同。380V機組繞組為星形接線，一般低壓系統為中性點直接接地系統，故發電機的星形接線中性點設置為可抽出型，在需要使用的時候可直接接地。
10KV系統為小電流接地系統，中性點一般不接地或經過接地電阻接地。因此，10KV機組與低壓機組相比需增加電阻柜、接觸器柜等中性點配電設備。
3．保護方式的差異
高壓發電機組一般要求裝設電流速斷保護、過負荷保護、接地保護等。當電流速斷保護的靈敏性不符合要求時，可裝設縱聯差動保護。
高壓發電機組在運行中發生接地故障時，對人身和設備產生很大的安全隱患，因此需要設置接地故障保護。
發電機中性點通過電阻接地，當發生單相接地故障時，可檢測到流經中性點的故障電流，通過繼電保護實現跳閘或停機保護。發電機中性點通過電阻接地，可將故障電流限制在發電機允許的損壞曲線內，發電機可帶故障運行。通過接地電阻，可有效地檢測到接地故障，驅動繼電保護動作。高壓發電機組與低壓機組相比需增加電阻柜、接觸器柜等中性點配電設備。高壓發電機組必要時需設置差動保護。
在發電機的定子繞組上提供三相的電流差動保護。通過安裝在發電機每組線圈兩個出線端的電流互感器，測量線圈進出線端的電流差值，以此來判斷線圈絕緣情況。當任意兩相或三相發生短路或接地時，均能在兩個互感器內檢測到故障電流，從而驅動保護。
4．輸出電纜的差異
在相同容量等級下，高壓機組的出線電纜線徑要比低壓機組電纜細得多，故對出線通道的空間占用要求更低。
5．機組控制系統的差異
低壓機組的機組控制系統一般都可以整合在機身上發電機部分一側，而高壓機組考慮到信號干擾問題，一般需要獨立的機組控制箱，與機組分開布置。
